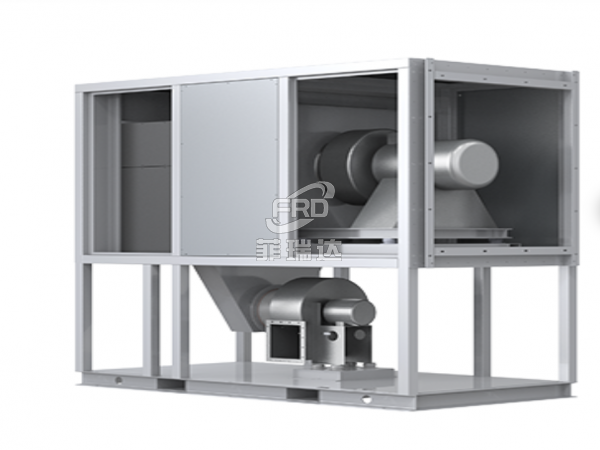

自潔式沙塵過濾機組結構組成：

自潔式沙塵過濾機組功能段組成：箱體、進風口防雨罩及防鳥網、電動風閥、自主過濾除沙模塊、排沙風機及電機、送風機及電機、出風口、電控箱等。

一、箱體：機組外殼采用鍍鋅鋼材質，表面防腐噴涂，偏寒地區可增設30~50mm厚保溫材料。機組結構采用滿足機組結構強度的焊接框架結構：機組在最大靜壓下，面板和框架應能承受持久的扭曲但不能產生永久變形，且有足夠強度，滿足檢修安裝要求。檢修門采用不銹鋼鎖扣固定，便于拆卸和安裝，同時通過耐高溫橡膠密封，保證較好的密封性。整體美觀牢固。

二、防雨罩及防鳥網采用鍍鋅鋼材質，表面防腐噴涂，可根據用戶要求增設電動百葉風閥，有效防止雨水、飛鳥進入機組。

三、自主過濾除沙模塊：采用高強度耐腐蝕的楔形葉片設計結構，具有優異的防腐抗磨能力。設備無需人工維護，濾芯免更換。模塊化組裝，可根據不同的風量進行排列組合：日常無需人工維護，恒定壓差，無需壓差表，具備自潔功能。一次安裝，無需更換，可長期穩定工作。除塵、排沙系統自動運行，可在強沙塵天氣下免維護運行。

四、送風機及電機：采用高效離心送風機，風機后置，采用碳鋼防腐材質。風機和電機安裝減振臺架上，下設減震器與箱體相連。在主風機段設置檢修門，其門材質和顏色同外壁板，活頁安裝便于拆卸。

五、排沙風機及電機：采用高效離心風機，安裝在箱體下部，殼體及葉輪采用碳鋼防腐材質。依據不同的進風量要求配置相應的排沙風機，可將過濾的沙塵自動排出。

六、電控箱：材質有碳鋼噴塑、鑄鋁鑄鋼、不銹鋼等多種材質可選，具備電動機過載、過熱、短路、缺相保護、帶相序保護器，啟動、停止及指示功能，顯示機組運行狀態、故障報警等，可提供運行狀態信號：可提供有毒、有害氣體探測器報警接點，報警時關閉機組：可提供消防連鎖接口。
