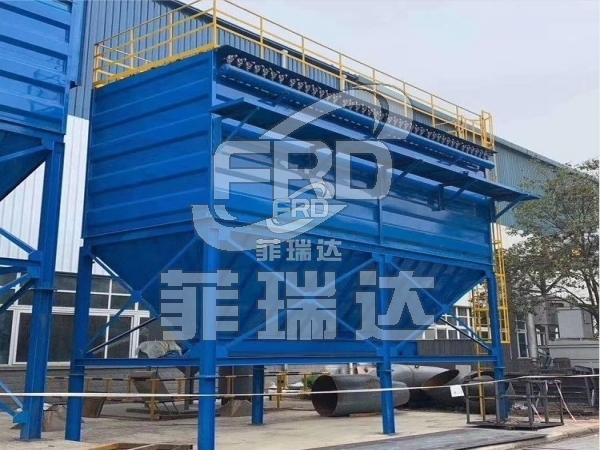

扁布袋除塵器

產品概述

扁布袋除塵器（扁袋除塵器）是袋式除塵器的緊湊型衍生型號，采用扁平矩形濾袋替代傳統圓形濾袋，在相同設備體積下可布置更大過濾面積，結構緊湊、清灰盲區少，特別適合空間受限的改造項目與中小型高濃度粉塵處理場景...

環保節能運行平穩

處理風量大強力除塵

除塵效率達99.9%以上，完全符合各地區排放標準

維護更換操作簡單方便

按需定制品質保障

一次性解決除塵問題

十余年行業經驗 一站式服務

誠信大廠家售后有保障

免費獲取報價 聯系我們

扁布袋除塵器（扁袋除塵器）是袋式除塵器的緊湊型衍生型號，采用扁平矩形濾袋替代傳統圓形濾袋，在相同設備體積下可布置更大過濾面積，結構緊湊、清灰盲區少，特別適合空間受限的改造項目與中小型高濃度粉塵處理場景。

扁布袋除塵器簡介

扁布袋除塵器核心結構與袋式除塵器同源，區別在于濾袋為扁平矩形結構（寬350–500mm，厚50–80mm），內部配置金屬扁袋籠防止塌陷，可橫向側插或豎向布置，單位體積過濾面積比圓袋高30%–40%。濾袋材質同主流袋式除塵器，PTFE覆膜聚酯針刺氈為常溫標準配置，高溫可選PPS/玻纖復合；清灰系統以脈沖噴吹為主，側插式設計支持機外換袋，無需進入箱體內部，大幅縮短維護時間。設備風量覆蓋1000–50000m3/h，殼體為碳鋼焊接+防腐涂層，密封性能優異，適配-10℃至180℃工況，特別適合廠房高度/面積受限的舊廠改造項目。

袋式除塵器產品簡介

選型技術參數

型號規格		FLZ-800	FLZ-1600	FLZ-2400	FLZ-3200	FLZ-4800
單元數（個）		1	2	3	4	6
濾袋 ( 條 )		336	672	1008	1344	2016
濾袋規格		Φ130×6000
濾袋材質		滌綸針刺氈
過濾面積（m2）		800	1600	2400	3200	4800
過濾風速（m/min）		1.0
處理風量（m3/h）		48000	96000	144000	192000	240000
設備阻力 (Pa)		800-1500
入口濃度（g/m3）		30-100
除塵效率		>99.5
漏風率		＜3%
脈沖閥	規格	3"淹沒式
脈沖閥	數量	24	48	72	96	144
噴吹時間 ( 秒 )		0.08
噴吹壓力（MPa）		0.20-0.25
耗氣量m3/次·閥門		0.2-0.25
噴吹間隔（秒）		5-20
螺旋電機功率（KW）		2.2	3.5	4.0	5.5	7.5
設備重量（噸）		21	36	52	78	118

結構圖

袋式除塵器產品結構

工作原理

含塵氣體進入灰斗完成預分離后，氣流被均流板引導至扁平濾袋的外側，粉塵通過多重過濾效應被攔截在濾袋表面；潔凈氣體穿透濾料進入濾袋內腔，匯集至凈氣室排出。

濾袋阻力達標后，PLC啟動脈沖清灰：壓縮空氣經噴吹管精準噴射至每一條扁袋，扁平結構使濾袋的膨脹與抖動更均勻，粉塵無死角脫落，避免圓袋可能出現的局部粉塵板結；側插式濾袋模組可在不停機狀態下單獨抽出更換，清灰與維護互不干擾，保障設備連續運行。
